1、 引言

声明：本文是博主阅读云邪（Jark）博客整理后的笔记，如有侵权，可联系博主删除。

本文参考文献如下：

https://wuchong.me/blog/2016/05/03/flink-internals-overview/https://wuchong.me/blog/2016/05/04/flink-internal-how-to-build-streamgraph/https://wuchong.me/blog/2016/05/10/flink-internals-how-to-build-jobgraph/https://developer.aliyun.com/article/225618

2、 Flink架构

无论是flink on yarn 还是flink on kubernetes等其它模式，最终Flink启动成功之后的架构图如下：

从上述架构图，可以看到主要分为如下三个模块（且三者均为独立的JVM进程）：

模块

描述

Client

是一个用于管理Flink作业的客户端（提交、取消、监听状态以及采集指标），只要确保与JobManager环境联通即可

JobManager

接收来自Client的请求并生成执行计划，并以task为单元，调度到各个TaskManager去执行，同时协调task做checkpoint，以及接收来自TaskManager的状态、心跳、统计等

TaskManager

在启动的时候就设置好了槽位数（Slot），每个 slot 能启动一个 Task，Task 为线程，注意有可能不同的Job/Task混合在一个TaskManager进程中，因为Flink的任务调度是多线程模型的

我们注意到了，JobManager接收到Client的请求之后，会生成执行计划，也就是对应上图的Dataflow Graph，这一块在flink中比较核心，也是下面继续讲讲的Flink 拓扑结构。

3、 Flink拓扑结构

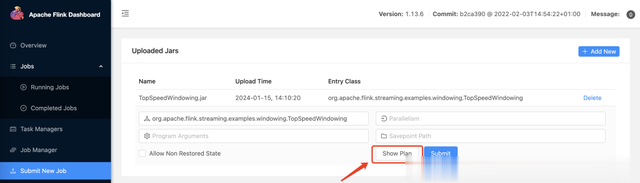

我们上传Flink SDK里面的/examples/streaming/TopSpeedWindowing.jar至Flink集群之后，点击“show plan”可以看到执行计划图：

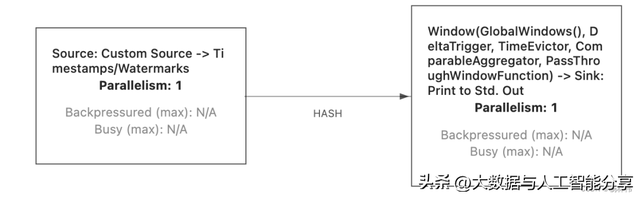

执行计划图如下：

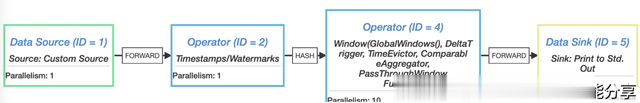

当然，也可以在TopSpeedWindow的主程序里，直接获取执行计划的json（ExecutionEnvironment.getExecutionPlan()），并复制json至https://wints.github.io/flink-web//visualizer/（官网的生成plan地址挂了，这里是博主另外找的），json如下：

{ "nodes" : [ { "id" : 1, "type" : "Source: Custom Source", "pact" : "Data Source", "contents" : "Source: Custom Source", "parallelism" : 1 }, { "id" : 2, "type" : "Timestamps/Watermarks", "pact" : "Operator", "contents" : "Timestamps/Watermarks", "parallelism" : 1, "predecessors" : [ { "id" : 1, "ship_strategy" : "FORWARD", "side" : "second" } ] }, { "id" : 4, "type" : "Window(GlobalWindows(), DeltaTrigger, TimeEvictor, ComparableAggregator, PassThroughWindowFunction)", "pact" : "Operator", "contents" : "Window(GlobalWindows(), DeltaTrigger, TimeEvictor, ComparableAggregator, PassThroughWindowFunction)", "parallelism" : 10, "predecessors" : [ { "id" : 2, "ship_strategy" : "HASH", "side" : "second" } ] }, { "id" : 5, "type" : "Sink: Print to Std. Out", "pact" : "Data Sink", "contents" : "Sink: Print to Std. Out", "parallelism" : 10, "predecessors" : [ { "id" : 4, "ship_strategy" : "FORWARD", "side" : "second" } ] } ]}

执行图如下：

3.1 Flink的四层执行图

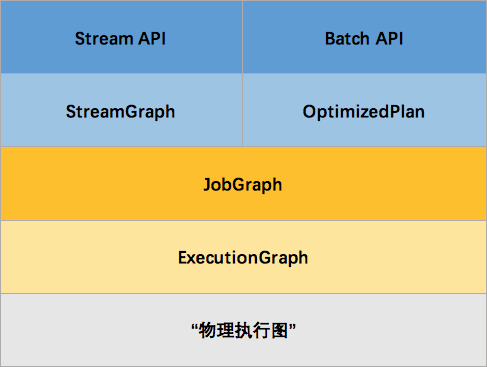

到这里，会有很多小伙伴会有疑问，咋这么多图呢？实际上可能更多，但是，Flink 按执行流程，执行图可以分为四层：StreamGraph → JobGraph → ExecutionGraph → 物理执行图。

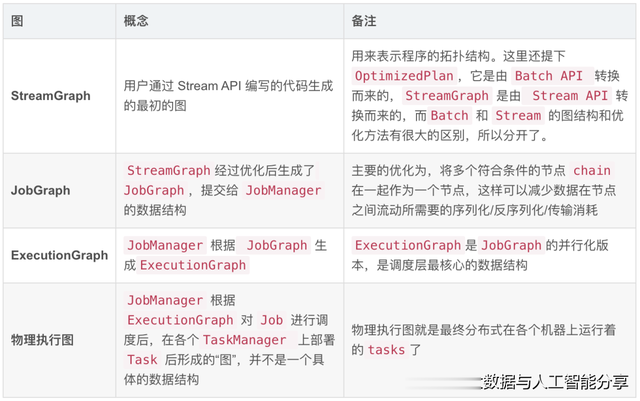

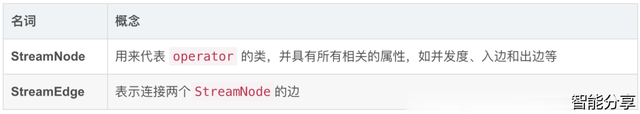

这里博主整理了每种“图”的概念，方便大家的理解：

3.2 执行图细节

Job的不同阶段都有不同的执行流程图，其目的都是为了解耦，细节流程图如下：

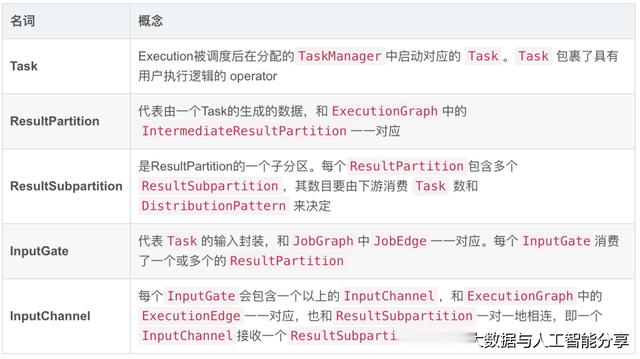

这里针对上述细节的流程图再做每一部分的名词解释。

StreamGraph：根据用户通过 Stream API 编写的代码生成的最初的图

JobGraph：StreamGraph经过优化后生成了 JobGraph，提交给 JobManager 的数据结构

ExecutionGraph：JobManager 根据 JobGraph 生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。

物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

3.3 更多

本文仅仅是浅显的谈了Flink架构和拓扑，如果想对每一种“图”有一个更清晰的认识，可以参考：

《如何生成 StreamGraph？》https://wuchong.me/blog/2016/05/04/flink-internal-how-to-build-streamgra《如何生成 JobGraph？》https://wuchong.me/blog/2016/05/10/flink-internals-how-to-build-jobgraph/《如何生成ExecutionGraph及物理执行图？》：https://developer.aliyun.com/article/225618#
