嗨, 大家好, 我是徐小夕.

之前一直在社区分享零代码&低代码的技术实践，也陆陆续续设计并开发了多款可视化搭建产品，比如：

H5-Dooring（页面可视化搭建平台）橙子试卷（表单搭建引擎）flowmix/flow 可视化工作流引擎flowmix/docx 文档知识引擎

之前在研究低代码可视化时遇到了参考线吸附的需求, 比如元素直接拖拽时需要显示参考线和吸附, 方便对元素位置进行更精准的控制. 也思考了很多技术实现方案, 最近在github上开发一款非常不错的js插件, 它可以帮我们轻松实现元素之间的参考线吸附. 我在flwomix/flow中也用了它来实现流程节点的参考线吸附功能, 接下来就来和大家分享一下这个开源插件.

什么是 Refline.js

refline.js 是完全不依赖设计器环境的参考线组件，方便各种设计器快速接入，支持参考线匹配及吸附功能。也就是说我们可以在React或者Vue项目中轻松集成它.

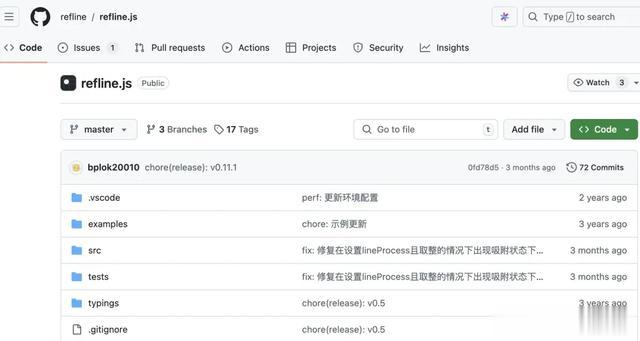

GitHub地址: https://github.com/refline/refline.js

demo演示

接下来给大家演示一下使用它可以实现什么样的效果:

从 demo 中可以看出, 我们可以使用它实现参考线和吸附能力, 同时也支持缩放画布之后的参考线适配, 并支持设置自定义的参考点和参考线.

接下来就和大家介绍一下如何使用这个插件.

如何使用 Refline.js1.安装refline.jsnpm install refline.js2.使用import { RefLine } from 'refline.js'const refLine = new RefLine({ rects: [{ key: 'a', left: 100, top: 100, width: 400, height: 800 }], points: [{ x: 300, y: 300 }], current: { key: 'b', left: 100, top: 100, width: 100, height: 100 }})// 匹配参考线const lines = refLine.getAllRefLines()// 拖拽下参考线吸附// mousedownconst updater = refLine.adsorbCreator({ pageX: 100, pageY: 100,})// mousemoveconst {delta} = updater({ pageX: 108, pageY: 110,})

这样就可以实现元素的参考线吸附了, 当然还有很多可配置的API, 大家可以查看文档学习实践. 官方也提供了一个完整的 demo 案例, 方便大家快速上手:

https://codesandbox.io/s/reflinejs-7xnsd?fontsize=14&hidenavigation=1&theme=dark

使用案例

目前我在 flowmix/flow 中已经使用了它来实现流程图的参考线吸附能力:

文档地址: http://flowmix.turntip.cn/flow

更多产品

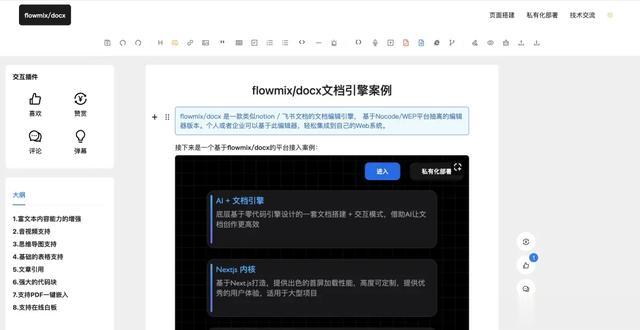

最近flowmix系列产品比如 flowmix/docx 做了大量的更新, 比如优化了光标定位问题, 支持了电子表格嵌入等能力, 大家可以体验一下:

文档地址: http://flowmix.turntip.cn/docx

如果你有好的想法和建议, 也欢迎随时留言区交流讨论~
